电缆及接头局放监测装置
精准定位电缆绝缘缺陷，保障输电线路安全运行
针对高压/中压电力电缆及电缆接头设计的局部放电在线监测系统，采用高频电流（HFCT）与超声波复合检测技术，实现电缆本体及接头部位放电活动的精准检测与故障定位，保障输电线路安全运行。
监测原理

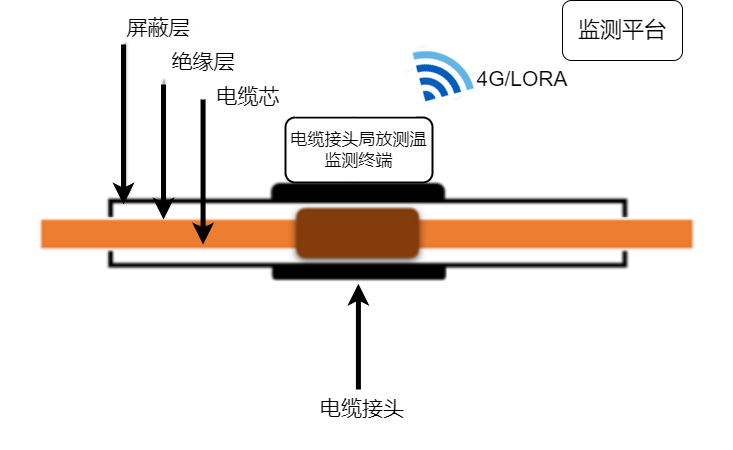

通过高频脉冲电流传感器捕获因绝缘受损产生的局部放电信号，从而判断绝缘状况的好坏。装置采用一体化设计，内部集成局放信号采集单元、温度采集单元、水浸采集单元，可直接安装在电缆接头上，监测电缆接头处的局放水平、温度变化、水浸情况。
技术参数
| 监测原理 | 高频脉冲电流（HFCT） |
| 测量频段 | 1MHz - 100MHz |
| 测量范围 | 5pC - 10000pC |
| 通道配置 | 1通道 / 3通道可选 |
| 通信方式 | 无线通讯 / 有线联网 |
| 工作电源 | 内置电池 / 感应取电 |
| 防护等级 | IP68 |
| 安装方式 | 开口式互感器，直接安装 |
功能特点
高频感应技术
采用高频感应技术实现局放信号监测，测量频段覆盖1~100MHz，测量范围5~10000pC
多原理集成
全面感知电缆接头状态，集成局放信号采集、温度采集、水浸采集单元
独立工作
不影响原有设备运行，采用内置电池供电、无线通讯方式，满足分布式应用
便捷安装
开口式互感器设计，安装便捷，可直接安装在电缆接头上
IP68防水设计
防水设计满足电缆沟、隧道等潮湿环境使用要求
图谱分析
支持PRPS&PRPD图谱数据分析功能，配套电缆监控后台软件实时监测
产品型号
LZT-HF100
电缆局放监测终端

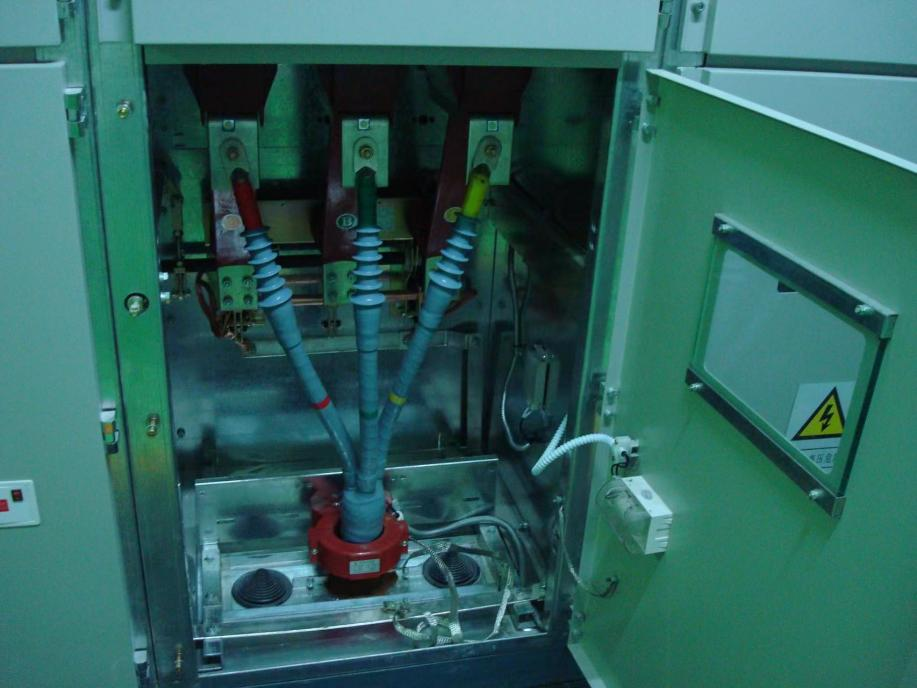

通过高频脉冲电流传感器捕获因绝缘受损产生的局部放电信号，从而判断绝缘状况的好坏，主要应用于变压器、开关柜电缆接头、分接箱等接地屏蔽线上，一般由HFCT传感器和信号采集装置组成。
- 测量频段满足1~100MHz频段范围
- 支持1通道和3通道选型
- 测量范围满足5~10000pC
- 防水设计
- 开口式互感器，安装便捷
- 内置诊断分析算法
- 支持PRPS&PRPD图谱数据分析功能

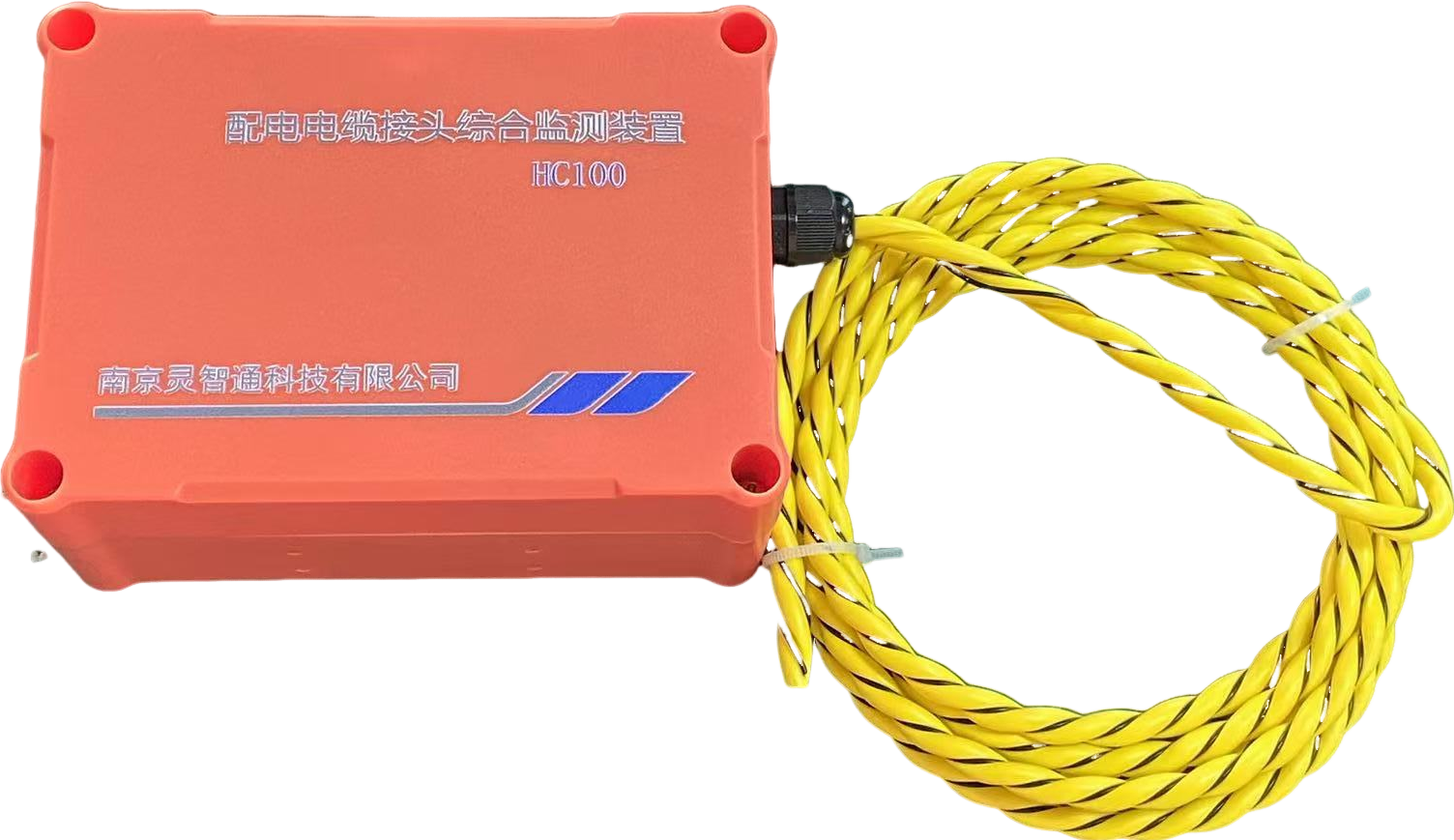

LZT-HC100
电缆接头局放监测终端
用来监测电缆中间接头处的局部放电信号大小。装置采用一体化设计，内部集成局放信号采集单元、温度采集单元、水浸采集单元。监测终端可直接安装在电缆接头上，监测电缆接头处的局放水平、温度变化、水浸情况。
- 采用高频感应技术实现局放信号监测
- 多原理集成，全面感知电缆接头状态
- 独立工作，不影响原有设备运行
- 便捷式安装，开口式互感器设计
- IP68防水设计
- 配套电缆监控后台软件，实时监测
- 支持PRPS&PRPD图谱数据分析功能
应用场景
电缆中间接头
适用于10kV-220kV电缆中间接头的局部放电在线监测
电缆终端接头
适用于电缆终端头部位的绝缘状态监测
电缆沟/隧道
适用于电缆沟、电缆隧道内多条电缆的综合监测
