开关柜/环网柜局放监测装置

多原理集成

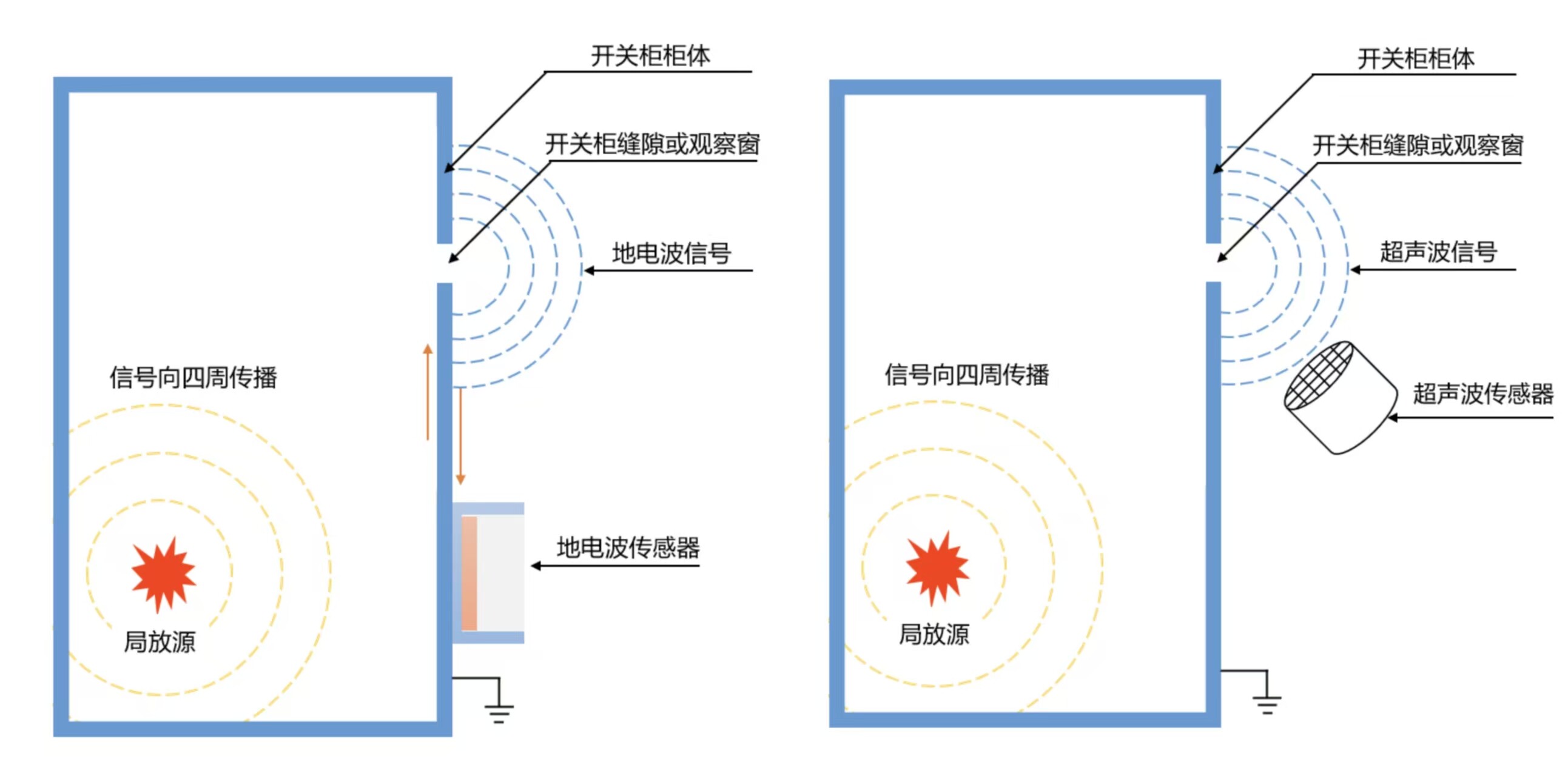

基于超声波和地电波相互结合，同时监测放电幅值、放电均值和放电次数，多原理多参数结合监测更全面

低功耗设计

静态功耗小于5μA，单组电池能够满足大于5年的使用寿命，特殊场合可扩展

特有数据处理算法

基于高速多通道采集的数据处理算法，能够精准捕获放电信号，同时可以滤除信号干扰

可扩展性

采集接口可以支持温湿度传感器、噪声传感器，做到局放多辅助信号分析

便捷安装

采用磁铁吸附设计，直接吸附高压开关柜表面，不影响高压设备正常运行，方便现场布设或改造施工

图谱分析

支持PRPS&PRPD图谱数据分析功能，直观展示放电特征，辅助诊断分析

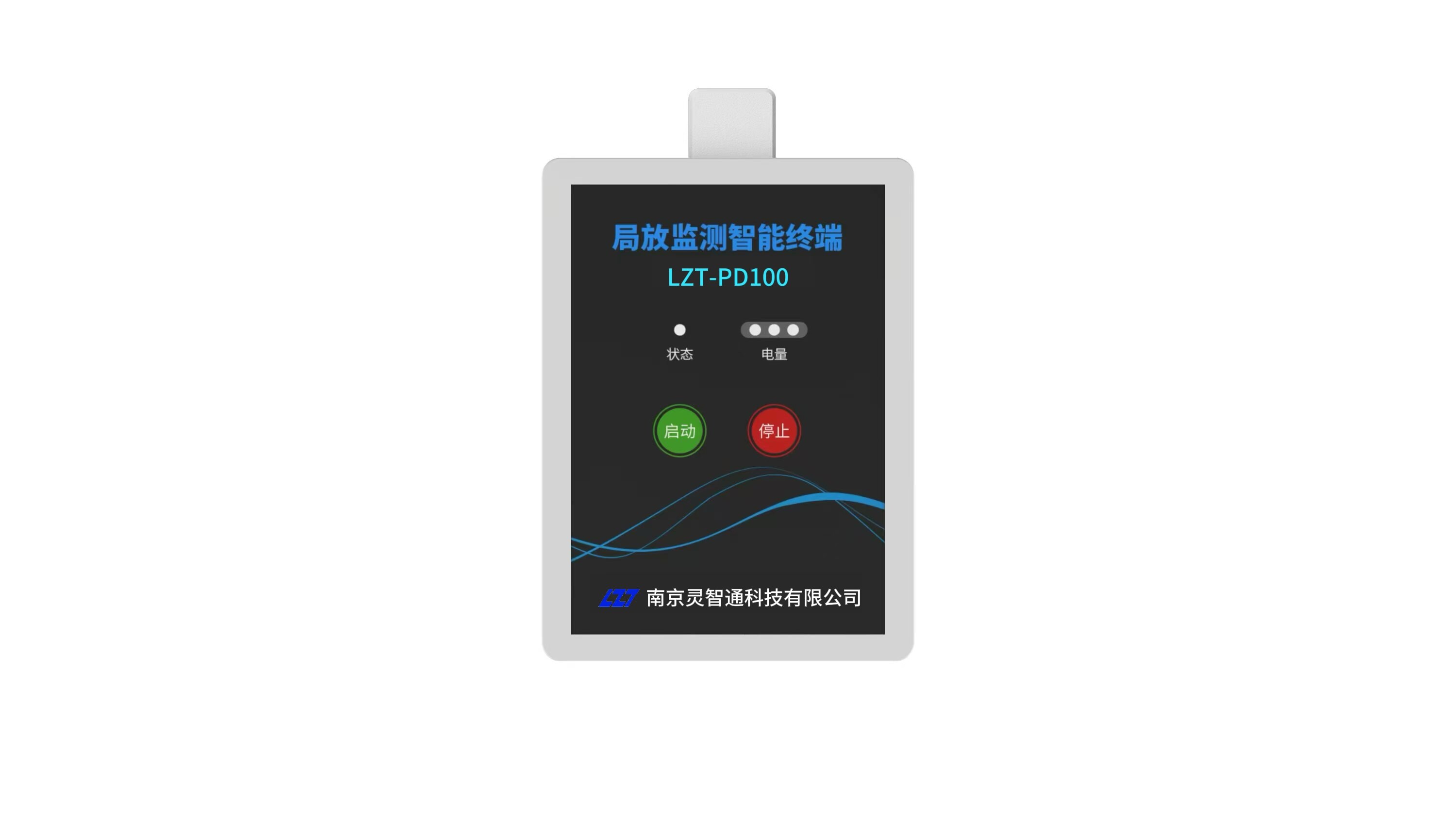

局放监测智能终端

采用超声波、地电波、特高频原理来监测开关柜内部是否发生局部放电现象，实时监测高压设备局部放电状态，保证在故障发生早期能够及时发现上报，避免重大事故的发生。

• 多原理集成：超声波+地电波+特高频，多参数结合监测
• 低功耗设计：静态功耗≤5μA，电池寿命≥5年
• 特有数据处理算法：精准捕获放电信号，滤除干扰
• 可扩展性：支持温湿度、噪声传感器扩展
• 磁吸安装：不影响设备正常运行，方便施工

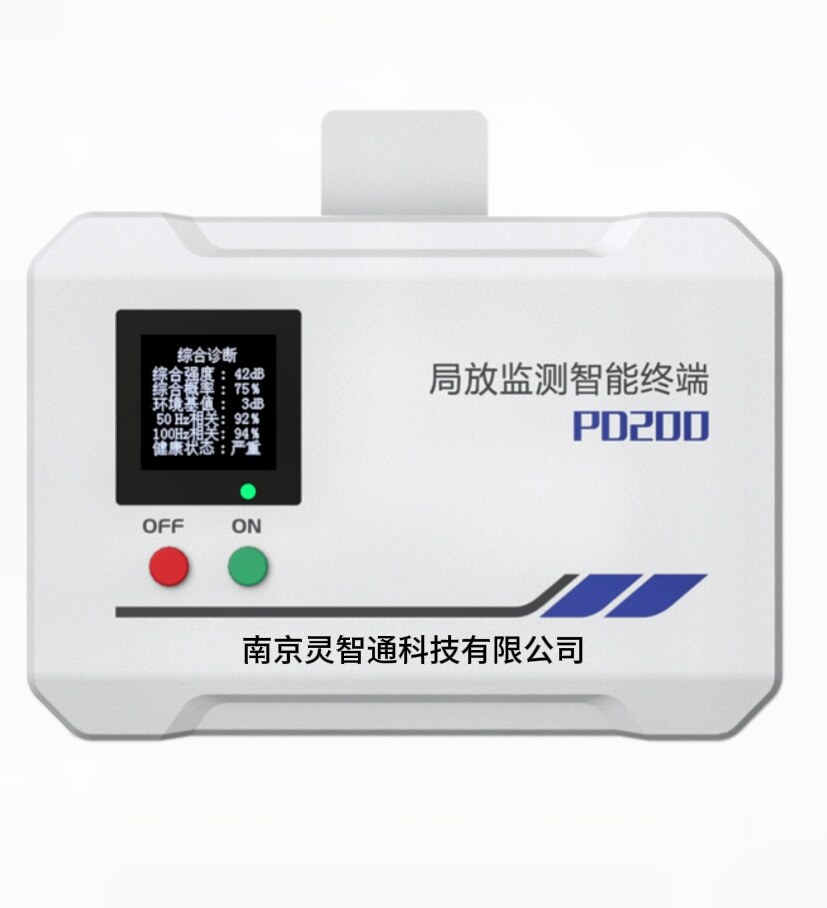

全新一代诊断型局放监测终端

全新一代诊断型局放监测终端，支持多原理监测与就地诊断显示，灵活接入用户主机或平台。

• 支持超声波、地电波、特高频、噪声和温湿度的多原理监测
• 支持就地显示测量结果、PRPS&PRPD图谱、趋势曲线、诊断结果
• 支持485通讯、Lora组网通讯、4G通讯
• 支持柜内安装和柜外安装
• 内置局放诊断分析算法，自动降噪

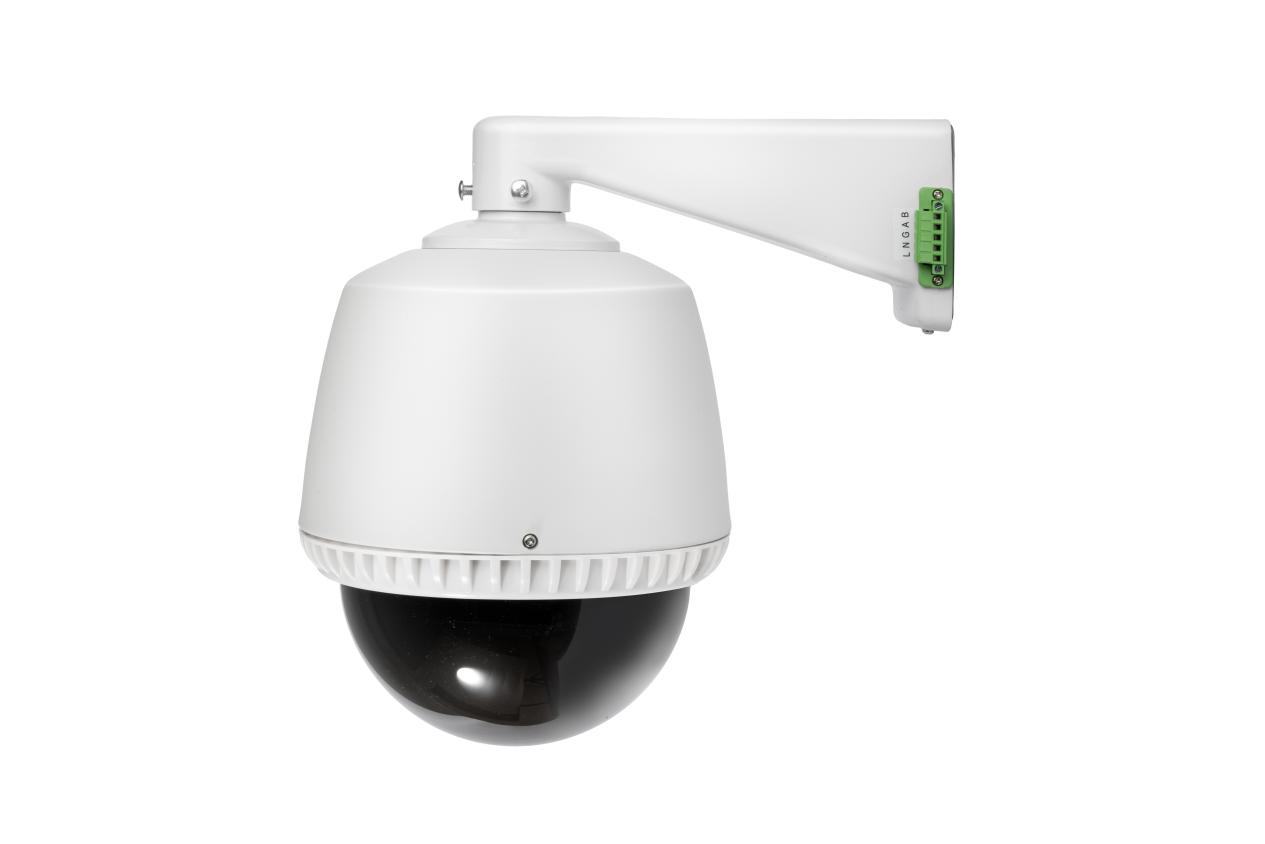

空间特高频局放监测装置

针对整个配电房或者变压器室的用于监测空间局放的装置，采用特高频局放监测原理，可搭配其他传感器一起使用。

• 采用特高频局放监测原理
• 支持PRPS&PRPD图谱数据分析功能
• 可搭配与其他传感器一起使用
• 独立工作，不影响原有设备运行
• 支持有线联网和无线联网的解决方案

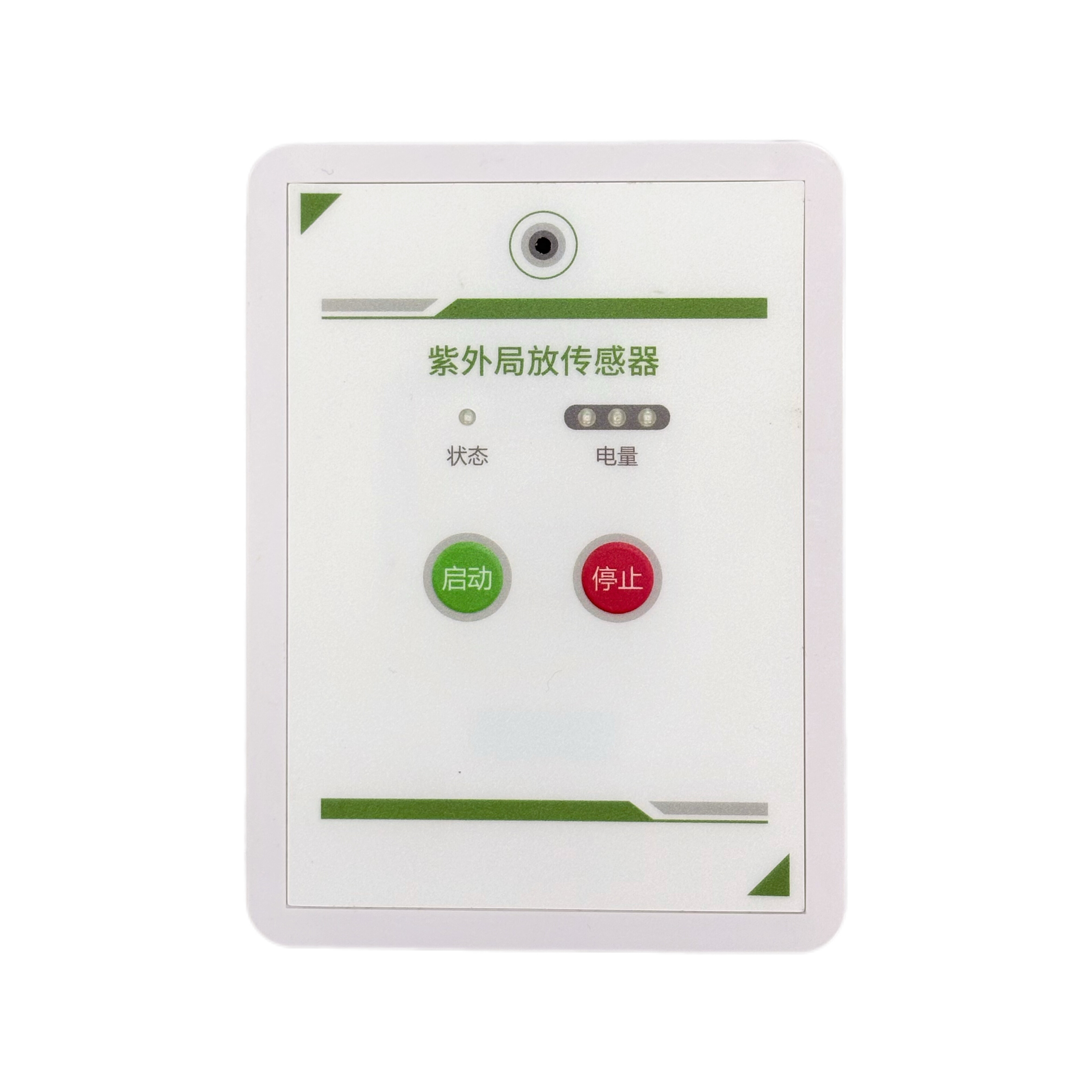

紫外光局放监测装置

通过监测高压设备在绝缘受损产生放电信号时的紫外光强度来判断放电信号的大小，通过高灵敏的光学探测器并结合局部放电信号模型，准确反映绝缘状况。

• 抗干扰能力强，不受太阳光和电磁信号影响
• 高灵敏度，快速反映局放信号变化
• 特有数据处理算法，精准捕获局放信号，滤除干扰
• 可扩展超声波、地电波和特高频信号接口
• 支持电源供电和电池供电，磁吸式安装

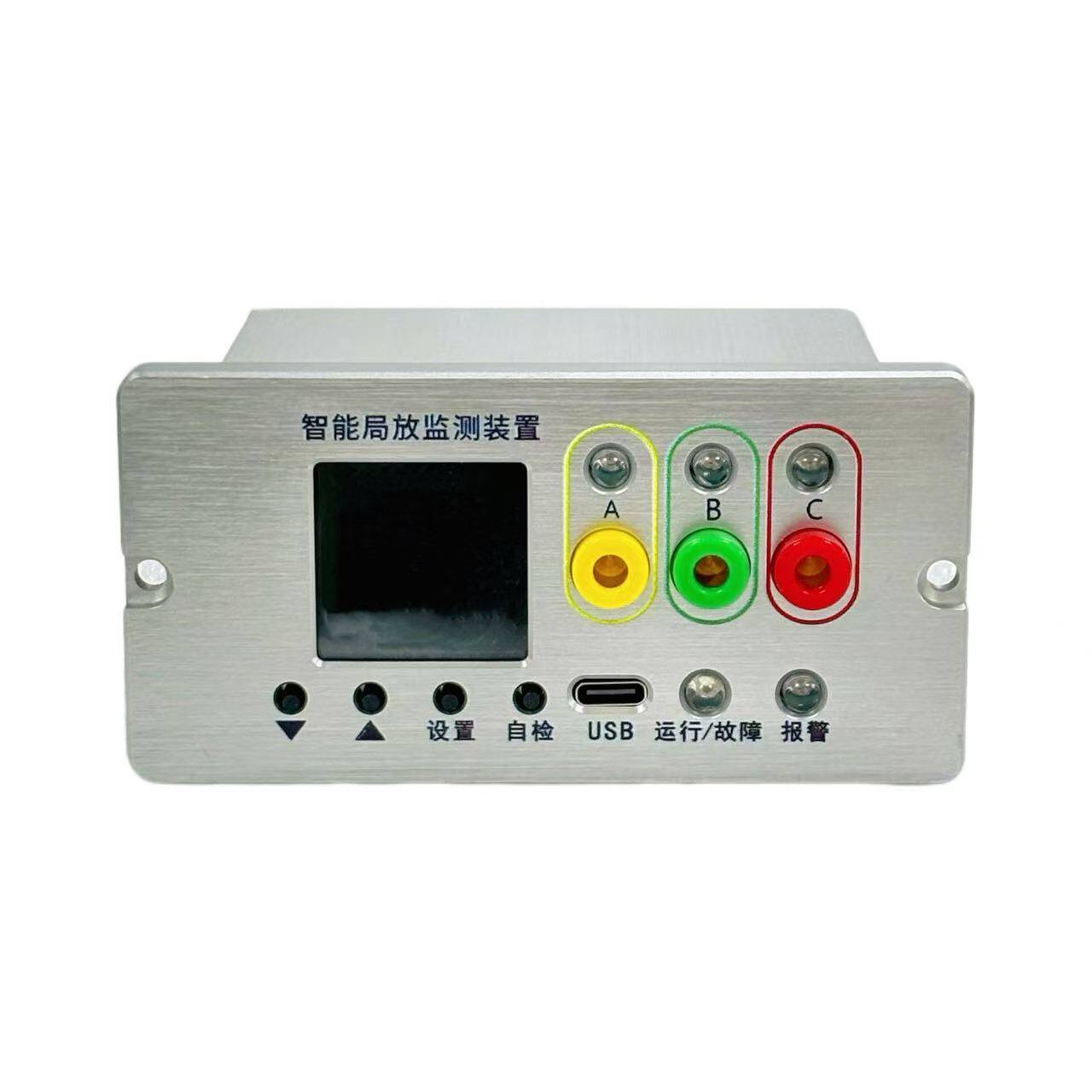

脉冲电流局放监测装置

用于测量10kV及以上电压等级的开关柜环网柜内部局部放电信号大小，采用脉冲电流法的局放检测技术，直接反映高压设备的绝缘状况，同时集成带电显示、电缆头温度测量和故障指示功能。

• 支持带电显示、脉冲电流局放、电缆头测温和故障电流监测
• 支持本地数据显示和故障指示功能
• 支持局放独立通道的采集和图谱展示
• 标准化设计，可替换原带电指示器功能
• 多原理结合，对高压设备做到全面监测

环网柜局放监测终端（AA+TEV）

针对环网柜设计的一主多从方案，传感器安装于环网柜电缆室内，采集器安装于仪表室内，采用同轴电缆连接。

• 支持超声波、地电波的采集原理
• 传感器强磁吸附式安装
• 独立工作，不影响原有设备运行
• DC18~72V宽范围供电
• 支持8通道的可配置方案
• 支持PRPS&PRPD图谱数据分析功能

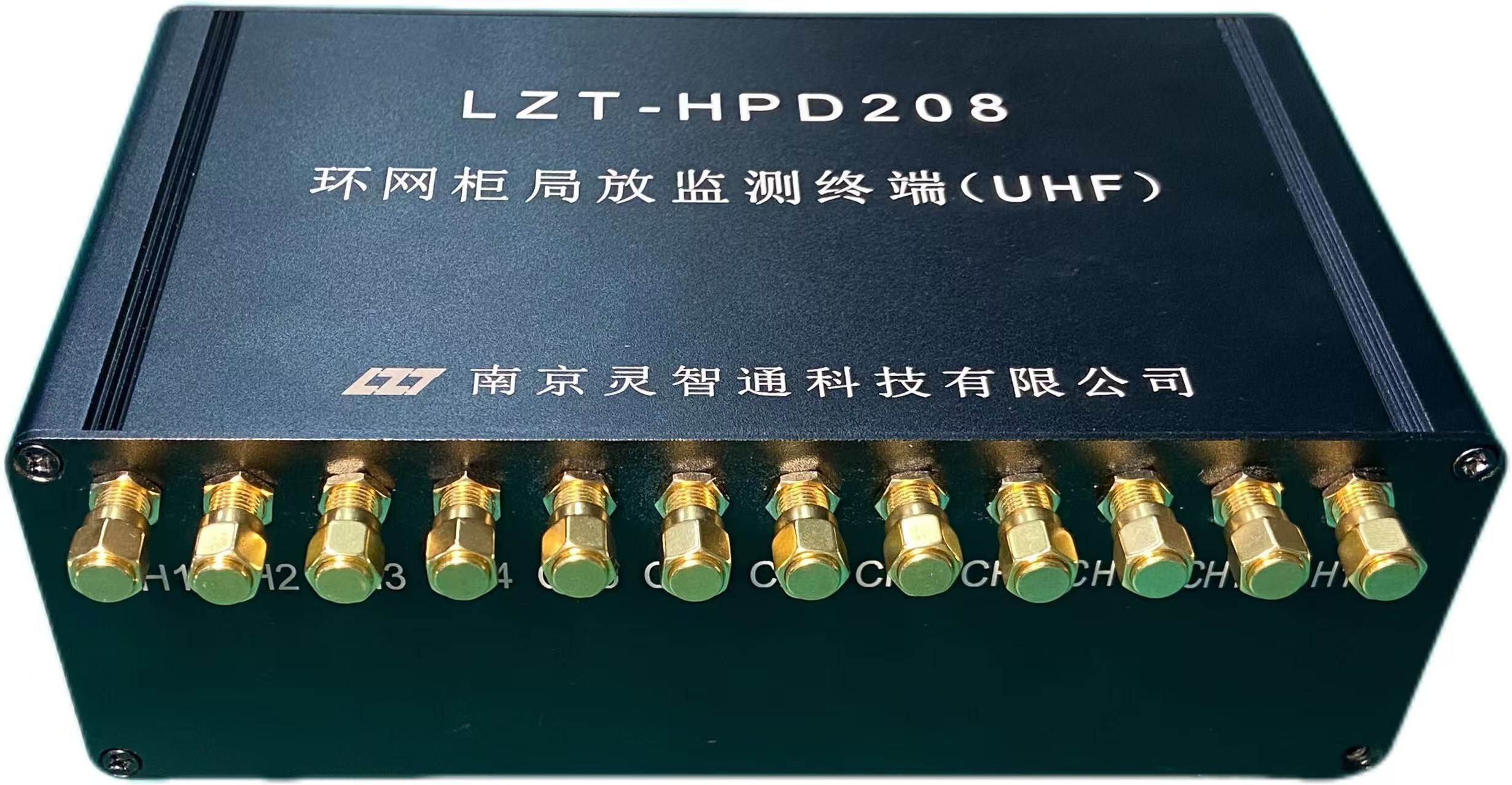

环网柜局放监测终端（UHF）

针对环网柜设计的特高频局放监测终端，传感器安装于环网柜电缆室内，采集器安装于仪表室内。

• 支持特高频局放采集原理
• 传感器强磁吸附式安装
• 独立工作，不影响原有设备运行
• DC18~72V宽范围供电
• 支持12通道的可配置方案
• 支持PRPS&PRPD图谱数据分析功能
