变压器局放监测装置
多参量综合监测变压器绝缘状态，守护核心电力设备
针对10kV及以上干式变压器、柱上变压器等设备设计的局部放电综合监测系统，采用超声波、地电波、特高频、脉冲电流、温度等多原理联合检测技术，实现变压器内部绝缘状态的全方位监测与智能诊断，守护变电站核心设备安全。

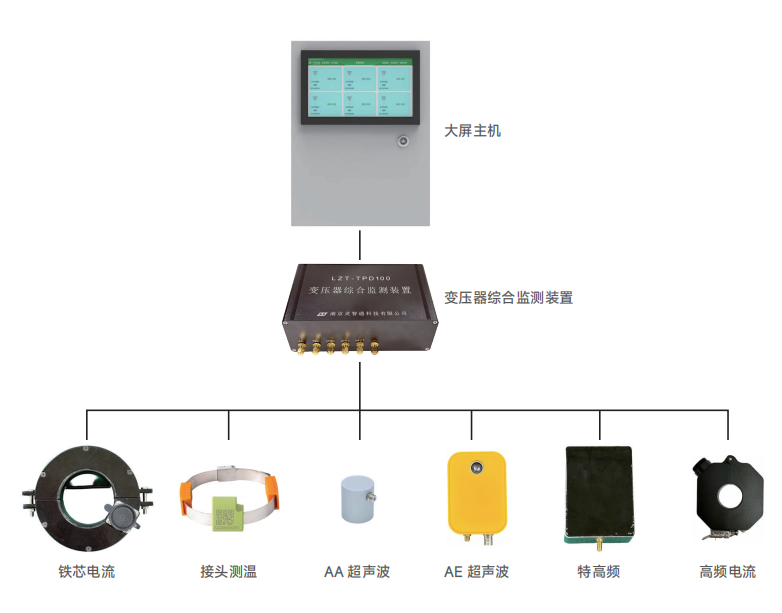

监测原理
通过超声波、地电波、特高频、脉冲电流、温度等多原理来全方位对变压器进行绝缘状况监测，监测主机能够实时对每一种传感器进行数据的采集、分析并上传至系统主机。多原理结合，对变压器的监测更全面。
技术参数
| 监测原理 | 超声波 / 地电波 / 特高频 / 脉冲电流 / 温度 |
| 检测频段（UHF） | 300MHz - 1500MHz |
| 检测频段（AE） | 20kHz - 300kHz |
| 检测频段（TEV） | 3MHz - 100MHz |
| 通信方式 | RS485 / 以太网 / 4G |
| 工作电源 | AC 220V / DC 24V |
| 防护等级 | IP65 |
| 联动参量 | 温度、局放信号 |
功能特点
多原理结合
超声波、地电波、特高频、脉冲电流、温度多原理联合检测，对变压器的监测更全面
多种组合方式
便于针对不同场景的选择配置，灵活适配干式变压器、柱上变压器等不同设备
图谱数据上传
支持PRPD、PRPS图谱数据上传功能，直观展示放电特征
内置诊断算法
内置诊断分析算法，能够对局放信号有效识别，自动区分干扰与真实放电
远程平台对接
监测数据实时上传至系统主机，支持远程监控与数据分析
分级告警
根据放电严重程度自动分级告警，支持声光、短信、邮件多种通知方式
产品型号
LZT-TPD100
变压器局放监测装置
主要用于10kV及以上干式变压器、柱上变压器等设备，用来监测变压器局放信号大小，通过超声波、地电波、特高频、脉冲电流、温度等来全方位对变压器进行绝缘状况监测，监测主机能够实时对每一种传感器进行数据的采集、分析并上传至系统主机。
- 多原理结合：超声波、地电波、特高频、脉冲电流、温度
- 多种组合方式，便于针对不同场景的选择配置
- 支持PRPD、PRPS图谱数据上传功能
- 内置诊断分析算法，能够对局放信号有效识别
- 监测主机实时采集、分析并上传至系统主机
应用场景
干式变压器
适用于10kV及以上干式变压器的局部放电在线监测
柱上变压器
适用于配电线路柱上变压器的绝缘状态监测
配电变压器
适用于10kV/35kV配电变压器的综合监测
